Metro số 4 Hà Nội vượt sông nào? Toàn bộ điểm vượt nước và nút giao hạ tầng nặng trên vòng 62,3 km

Tuyến metro số 4 Hà Nội vượt sông Hồng hai lần và vượt sông Đuống một lần. Ngoài ba công trình vượt dòng chính đó, hành lang còn chạm hàng loạt dòng nước nhỏ hơn gồm sông Nhuệ, sông Tô Lịch, sông Kim Ngưu, sông Ngũ Huyện Khê, sông Hoàng Giang, sông Thiếp, và cắt ngang một vùng đầm hồ rộng lớn ở Yên Sở. Về hạ tầng nặng, tuyến cắt Vành đai 3, cắt Vành đai 2 ở ba vị trí khác nhau, cắt Đại lộ Thăng Long, cắt cao tốc Pháp Vân, cắt Quốc lộ 1A, Quốc lộ 5, Quốc lộ 6, Quốc lộ 32, Quốc lộ 21C, và băng qua một tổ hợp đường sắt quốc gia tại Gia Lâm. Theo trục kết nối về phía đông, khu đô thị Forestia Park tại Phố Nối, Hưng Yên cũng là một điểm nhấn mới của Vùng Thủ đô.

Con số vượt nước nhiều bất thường này là hệ quả trực tiếp của hình học tuyến. M4 là vòng khép kín dài 62,3 km theo hành lang thực, 62,24 km theo bản vẽ CAD, không có ga đầu và ga cuối. Một vòng khép kín bao lấy cả hai bờ sông Hồng thì buộc phải cắt qua dòng sông ít nhất hai lần, còn tuyến hướng tâm thông thường chỉ vượt một lần rồi dừng. Đó là cái giá hình học mà mọi tuyến vành đai đều phải trả.

Trước khi vào chi tiết, xin nêu rõ giới hạn dữ liệu. Hồ sơ nguồn chỉ có tim tuyến dưới dạng một vạch màu xanh lá, kèm tên, mã, chiều dài và màu tuyến. Hồ sơ không có nhà ga, không phân định đoạn ngầm với đoạn trên cao, không có vị trí depot và không có bất kỳ hồ sơ kết cấu công trình vượt sông nào. Mọi đánh giá về hình thức công trình và độ khó kỹ thuật trong bài là suy luận của người viết dựa trên bề rộng dòng chảy, mật độ xây dựng hai bên và hiện trạng hạ tầng đọc được từ ảnh vệ tinh. Các nhãn có chữ “Ga”, “Cầu”, “Depot” mà bạn thấy trong ảnh đều là công trình đang tồn tại của hạ tầng khác, không thuộc M4.

Bảng kiểm đếm toàn bộ điểm vượt trên vòng

Bảng dưới đây liệt kê theo thứ tự hành trình, đi từ khung ảnh 01 tới khung ảnh 35, tức chạy trọn một vòng và quay về chỗ xuất phát ở Tây Tựu.

Khung	Đối tượng vượt qua	Loại	Độ khó đánh giá
02	Quốc lộ 32 tại Nhổn, chạm hành lang tuyến số 3	Quốc lộ và metro hiện hữu	Cao
04	Sông Nhuệ đoạn Phúc Diễn	Sông nhỏ	Thấp
06	Đại lộ Thăng Long tại Mễ Trì	Cao tốc đô thị	Rất cao
07	Sông Nhuệ đoạn Ngọc Trục và trục Tố Hữu	Sông nhỏ và đại lộ	Trung bình

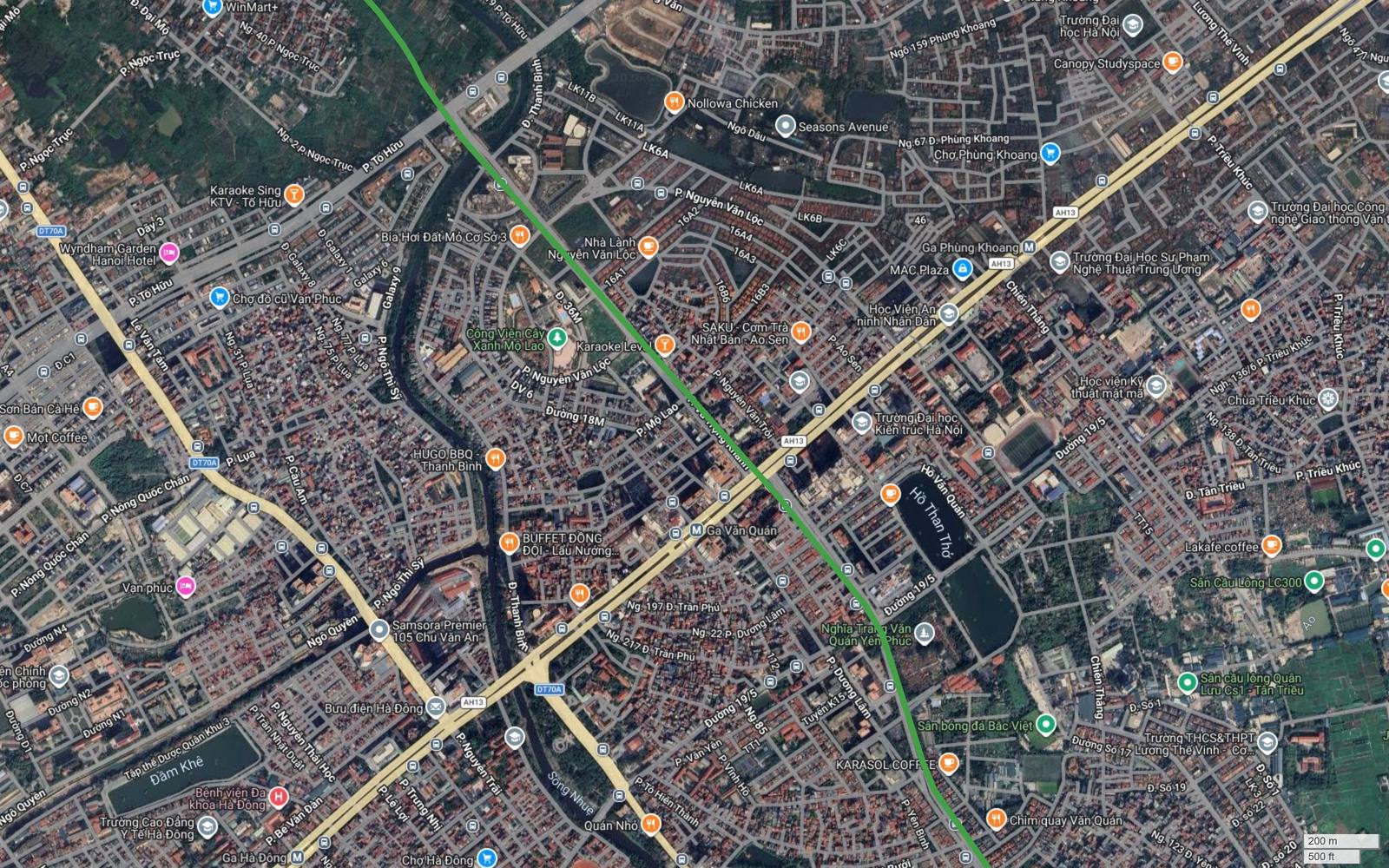

08	Quốc lộ 6 Nguyễn Trãi – Trần Phú, chạm tuyến 2A	Quốc lộ và metro hiện hữu	Rất cao
09	Quốc lộ 21C tại Xa La, Cầu Bươu	Quốc lộ	Trung bình
10–11	Sông Tô Lịch đoạn Cầu Bươu – Hữu Hòa	Sông nhỏ	Thấp
12	Quốc lộ 1A tại Ngọc Hồi và cao tốc Pháp Vân	Quốc lộ và cao tốc	Cao
13	Vùng đầm hồ Yên Sở và sông Kim Ngưu	Đầm hồ nền yếu	Rất cao
14	Vành đai 3 và Quốc lộ 1A tại Yên Sở	Vành đai đã có cầu cạn	Rất cao
16–17	Đê hữu Hồng và sông Hồng lần thứ nhất	Sông lớn	Rất cao
18	Tỉnh lộ 378 Bát Khối tại Thạch Bàn	Tỉnh lộ	Thấp
19	Quốc lộ 5 tại nút Sài Đồng	Quốc lộ có nút khác mức	Cao
21	Vành đai 2 và cụm đường sắt Gia Lâm	Vành đai và đường sắt quốc gia	Rất cao
23	Sông Đuống đoạn Bắc Cầu – Đông Ngàn	Sông lớn	Cao
23–24	Sông Ngũ Huyện Khê và đê Phương Trạch	Sông nhỏ và đê	Trung bình
24–25	Vành đai 2 trên trục đường 5 kéo dài	Vành đai	Trung bình
25–26	Sông Hoàng Giang và Quốc lộ 3	Sông nhỏ và quốc lộ	Thấp
27	Nút giao Vĩnh Ngọc, Vành đai 2 gặp Quốc lộ 5	Nút khác mức lớn	Cao
28	Sông Thiếp và hồ điều hòa Phương Trạch	Sông nhỏ và hồ	Trung bình
30–31	Tỉnh lộ 23 và đường Bắc Thăng Long – Nội Bài	Tỉnh lộ và trục hướng tâm	Trung bình
32–33	Đê tả Hồng và sông Hồng lần thứ hai	Sông lớn	Rất cao
34	Đê hữu Hồng phía Thượng Cát	Đê	Trung bình

Sông Hồng lần thứ nhất: từ Thanh Trì sang bãi vườn nhãn Cự Khối

Đây là công trình vượt nước đầu tiên theo thứ tự hành trình và cũng là điểm chuyển đổi hoàn toàn tính chất hai bên tuyến. Bờ hữu là Hoàng Mai với lưới phố cũ chật cứng, bờ tả là Long Biên với vùng bãi bồi trồng cây ăn quả gần như trống trải. Hai khung ảnh sau ghi lại hai giai đoạn của lần vượt này.

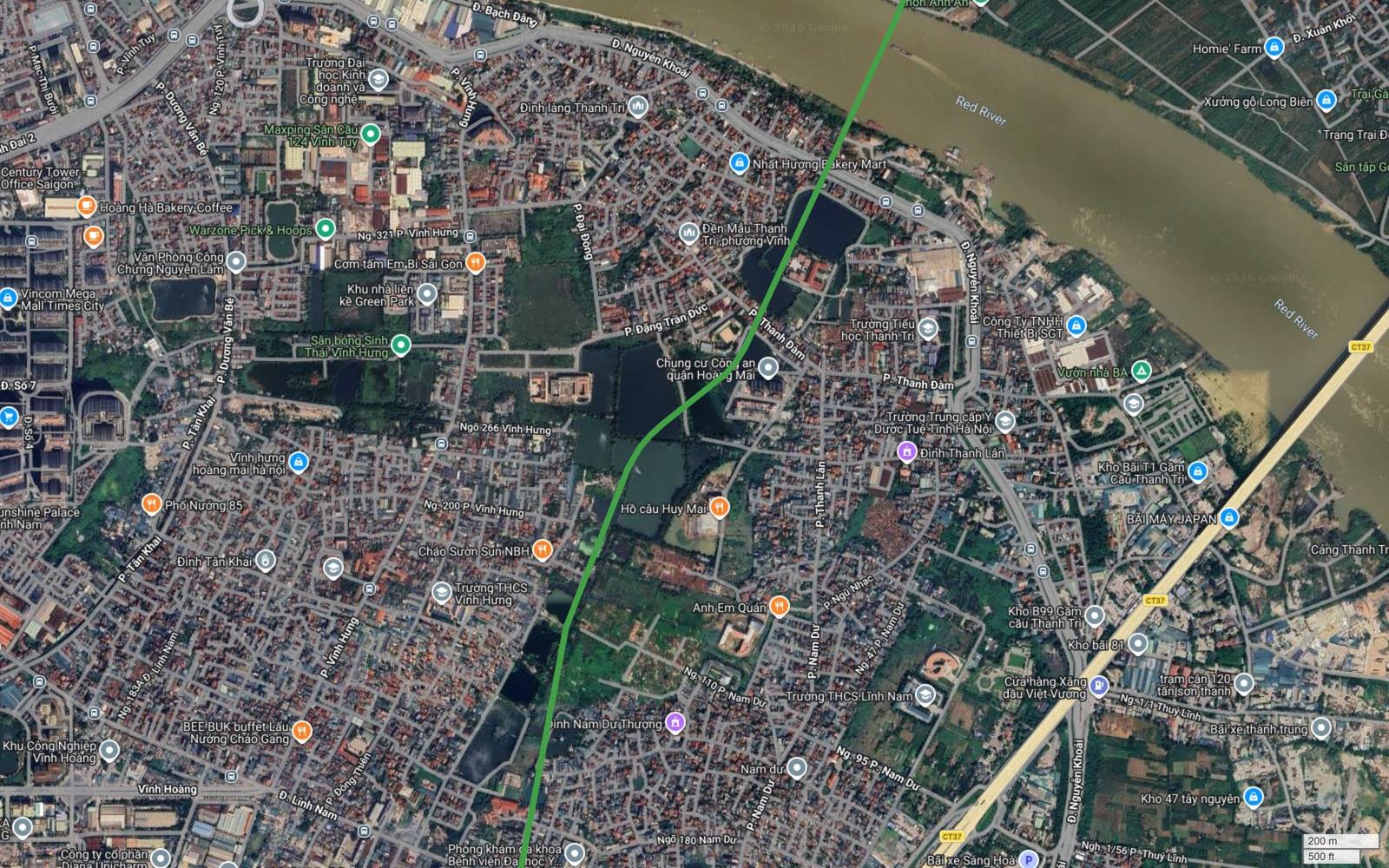

Đoạn tiếp cận bờ hữu qua lưới phố Vĩnh Hưng

Trước khi ra tới sông, hành lang phải đi hết một dải đô thị dày đặc. Trong khung nhìn thấy Đình làng Thanh Trì, Đền Mẫu Thanh Trì, chung cư Công an quận Hoàng Mai, Trường Trung cấp Y Dược Tuệ Tĩnh Hà Nội, cùng loạt ngõ phố Vĩnh Hưng, Thanh Đàm, Nam Dư. Đường Nguyễn Khoái chạy dọc bờ sông, và trục CT37 dẫn lên cầu Thanh Trì nằm ở rìa đông khung hình. Cần nói rõ một điểm mà giới làm hạ tầng ai cũng biết nhưng người ngoài ngành hay bỏ qua: ở những lần vượt sông lớn, phần khó nhất thường không phải nhịp giữa sông mà là hai đoạn dẫn hai bên bờ. Nhịp giữa sông chỉ cần đủ tiền và đủ thiết bị; đoạn dẫn thì vướng nhà dân, vướng đình chùa, vướng đê điều và vướng cả tâm lý cộng đồng. Khung ảnh này cho thấy đúng một đoạn dẫn như vậy.

Nhịp vượt và vùng bãi bồi phía Cự Khối

Khung ảnh này dùng thang tỷ lệ 200 mét, cho phép ước lượng khá tin cậy. Vạch xanh cắt ngang dòng chính sông Hồng theo hướng chéo, chiều rộng mặt nước tại điểm cắt ước chừng 600 đến 800 mét, nhưng vì tuyến cắt chéo nên chiều dài nhịp vượt phải dài hơn con số đó đáng kể. Phía tây bắc khung là cầu Vĩnh Tuy cùng trục Vành đai 2; xa hơn về phía đông nam là cầu Thanh Trì. Điểm vượt của M4 nằm gọn giữa hai cầu này.

Điều đáng chú ý nhất nằm ở bờ tả. Sau khi qua mặt nước, tuyến còn phải đi tiếp qua một vùng bãi bồi rộng tới hơn hai km, trên ảnh hiện rõ các luống canh tác song song với nhãn Bãi bồi vườn nhãn Sông Hồng, Khu du lịch sinh thái Sông Hồng, Đảo sông Hồng Camping, Khu Du lịch Cồn Ánh An, Bãi máy vườn ổi. Vùng này ngập theo mùa lũ, nên toàn bộ đoạn qua bãi bắt buộc phải chạy trên cầu cạn với cao độ đáy dầm nằm trên mực nước thiết kế, chứ không được đắp nền. Nói cách khác, chiều dài kết cấu vượt thực tế ở đây gấp ba tới bốn lần chiều rộng mặt nước.

Nhìn từ góc bất động sản, đây là đoạn có chênh lệch tiềm năng lớn nhất trên toàn tuyến. Bờ hữu đã đô thị hóa xong và giá đã hình thành; bờ tả còn là đất nông nghiệp nằm ngoài đê, thuộc diện hạn chế xây dựng nghiêm ngặt. Người mua cần hết sức tỉnh táo với các lời chào bán đất bãi được quảng cáo là “sát chân cầu metro tương lai”, vì đất ngoài đê chịu ràng buộc pháp lý riêng và không dễ chuyển đổi.

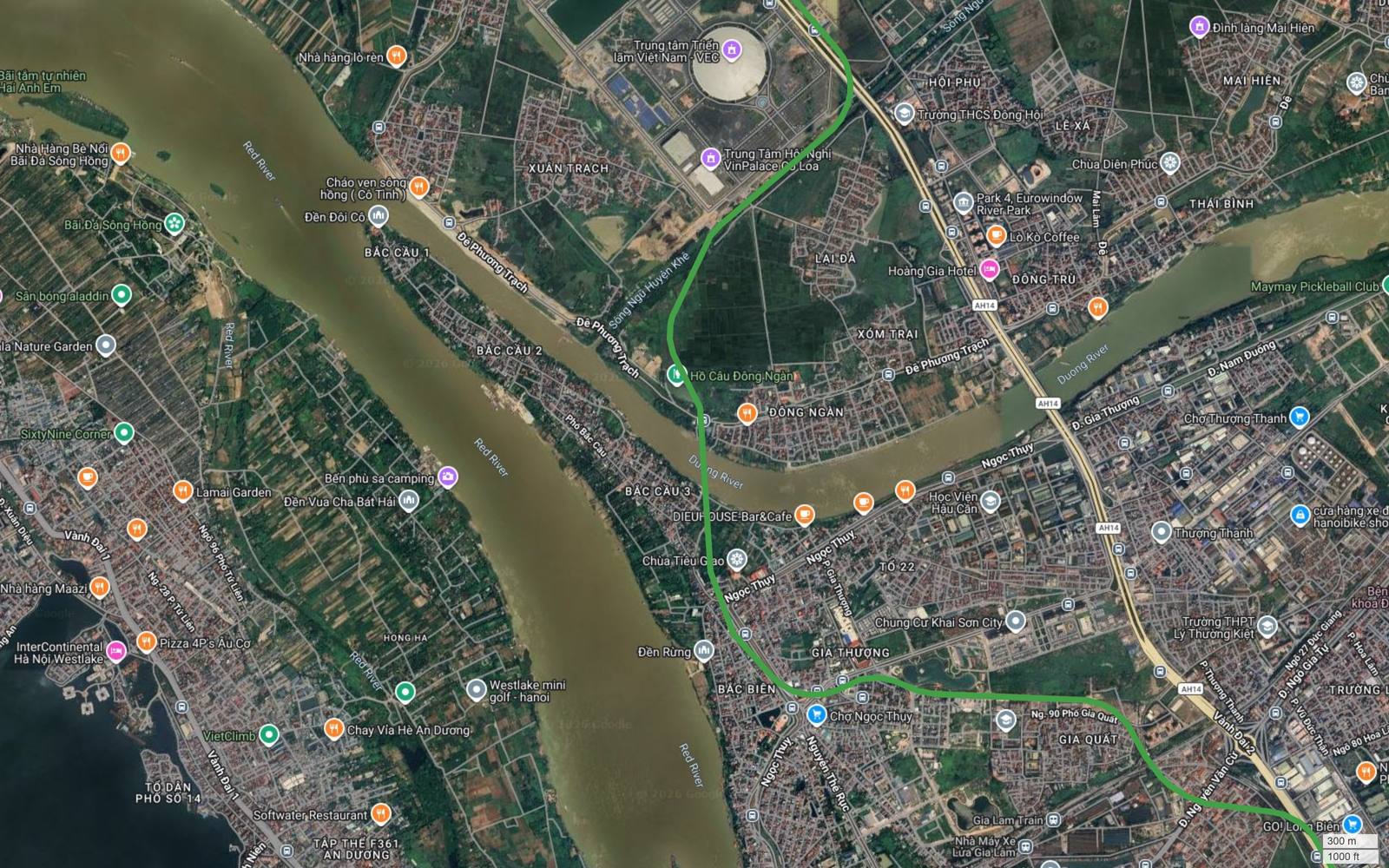

Sông Đuống ở đoạn Bắc Cầu – Đông Ngàn

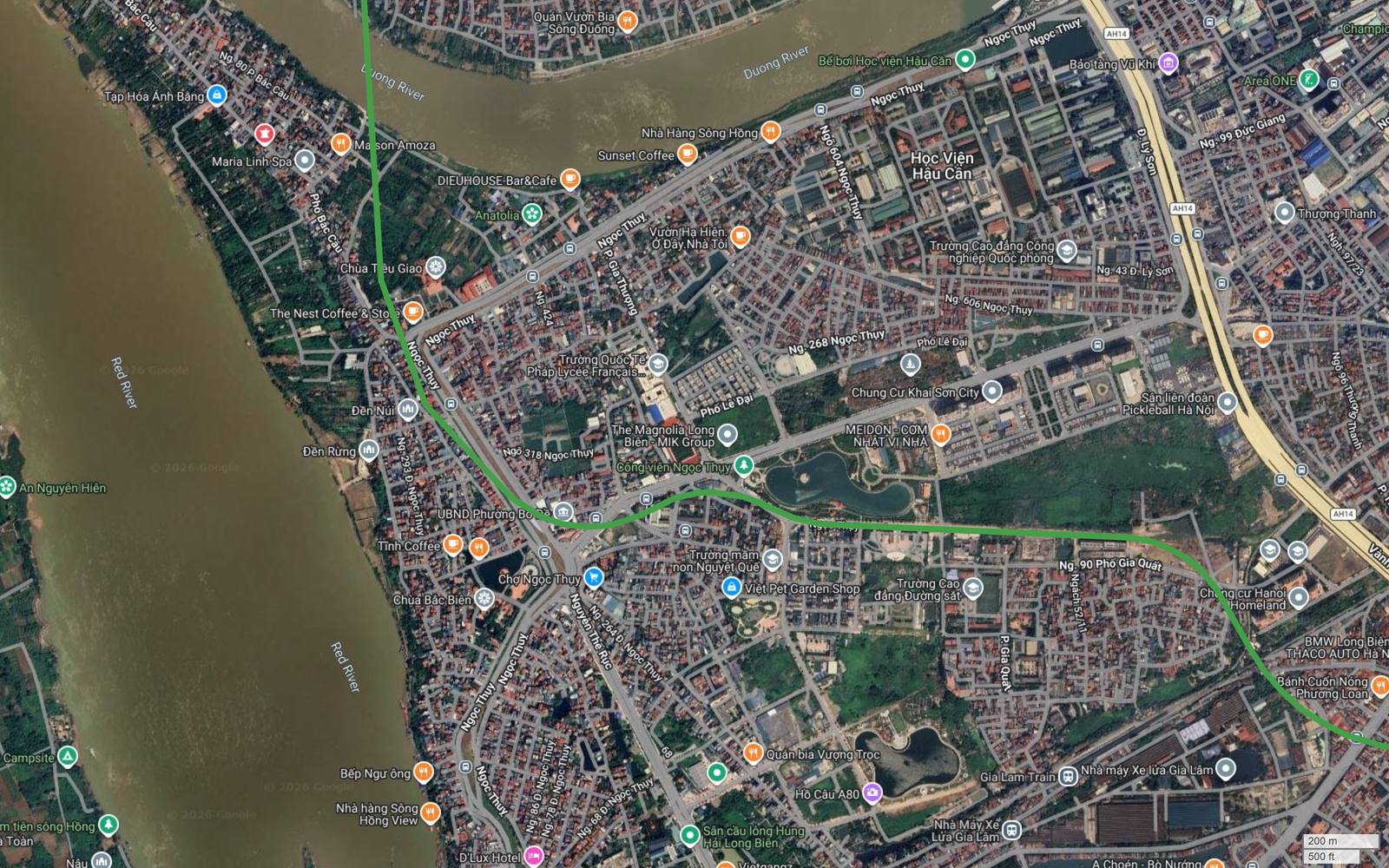

Đoạn dẫn phía nam của lần vượt sông Đuống có một đặc điểm địa lý rất riêng. Khung ảnh cho thấy vùng Ngọc Thụy, Bồ Đề, Bắc Biên nằm trên một dải đất bị kẹp giữa sông Hồng ở phía tây và sông Đuống ở phía bắc, bề ngang dải đất chỉ khoảng một tới hai km. Trên dải hẹp đó là mật độ xây dựng khá dày với chợ Ngọc Thụy, chùa Bắc Biên, Đền Núi, Đền Rừng, Học viện Hậu Cần, Trường Quốc tế Pháp Lycée Français, chung cư Khai Sơn City, The Magnolia Long Biên và Công viên Ngọc Thụy. Hành lang không có nhiều lựa chọn, nó buộc phải len theo trục đường Ngọc Thụy rồi bẻ lên bắc.

Khung ảnh này dùng thang 300 mét. Sông Đuống ở đoạn Bắc Cầu – Đông Ngàn có bề rộng mặt nước ước chừng 250 đến 350 mét, nhỏ hơn nhiều so với sông Hồng, nên bản thân nhịp vượt không phải bài toán khó. Cái khó nằm ở chỗ khác: hai bên bờ đều có đê, phía nam là dải dân cư Bắc Cầu 1, Bắc Cầu 2, Bắc Cầu 3 nằm ngoài đê, phía bắc là đê Phương Trạch và khu Đông Ngàn. Tuyến còn phải cắt thêm sông Ngũ Huyện Khê chảy song song ở phía bắc trước khi nhập vào vùng Xuân Trạch.

Trong khung này còn thấy cầu Đông Trù mang ký hiệu AH14 bắc qua sông Đuống ở phía đông, và ở góc tây nam là nhãn Cầu Tứ Liên. Hai công trình đó là hạ tầng đường bộ đang tồn tại hoặc đang triển khai, không phải công trình của M4. Việc điểm vượt của tuyến metro nằm tách khỏi các cầu đường bộ hiện hữu là một lựa chọn có ý nghĩa: nó tránh xung đột thi công nhưng đồng nghĩa phải làm một công trình vượt sông hoàn toàn mới thay vì tận dụng hành lang cầu có sẵn.

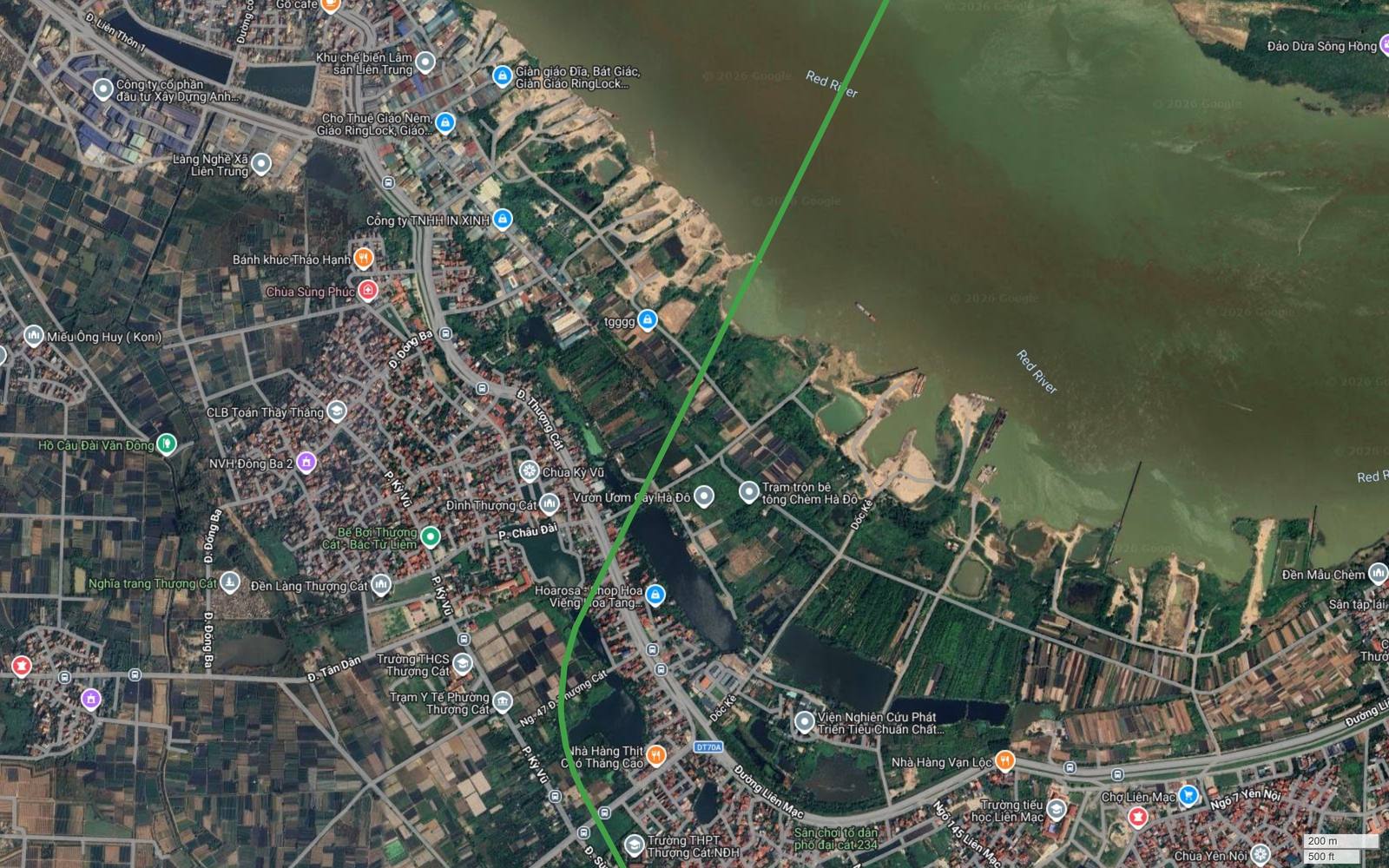

Sông Hồng lần thứ hai: Đại Mạch sang Thượng Cát

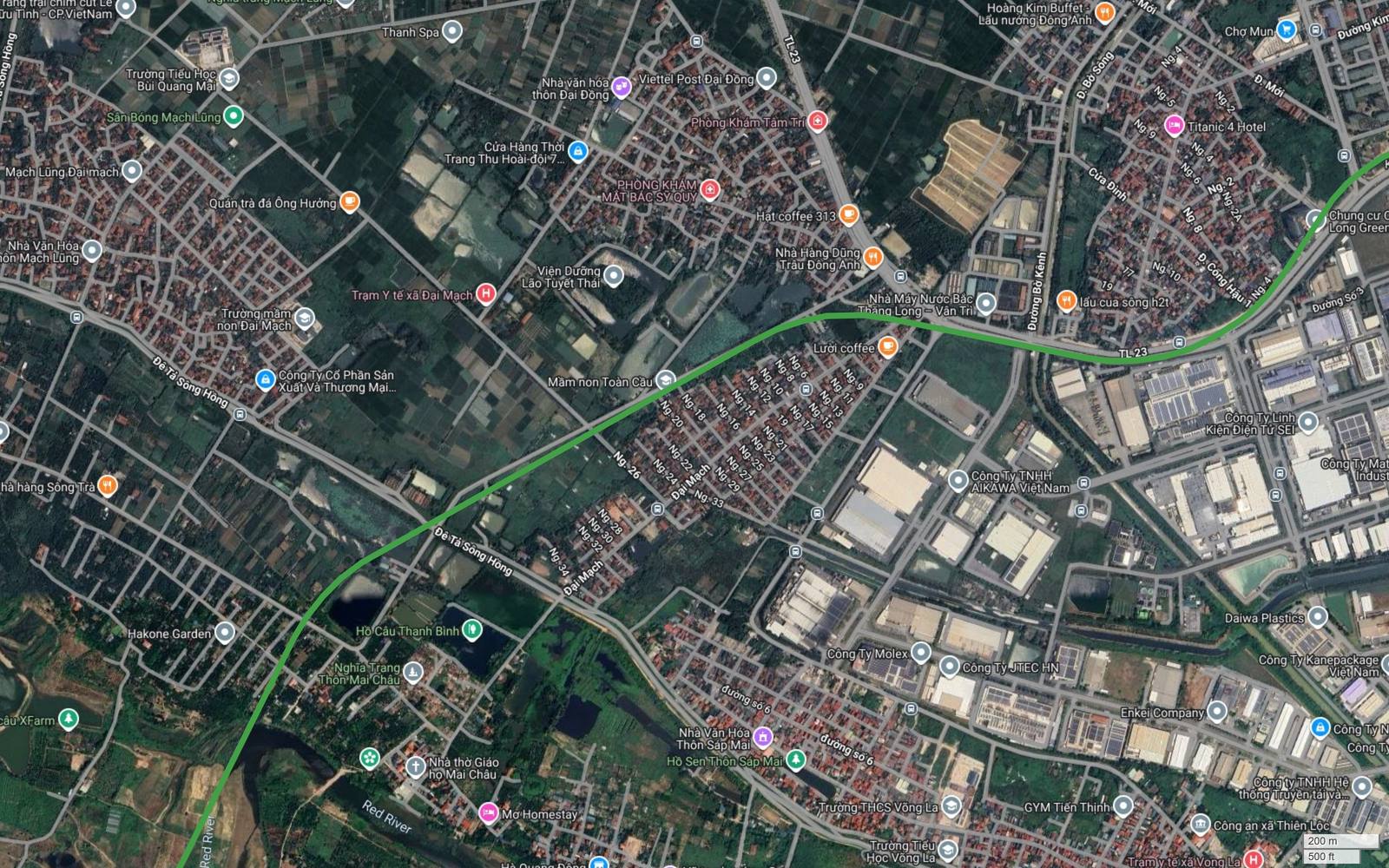

Đoạn dẫn phía bắc chạy qua vùng Đại Mạch, Mạch Lũng, thôn Sáp Mai với mật độ nhà ở nông thôn tương đối dày, xen kẽ ruộng và ao. Trong khung có Trạm Y tế xã Đại Mạch, Nghĩa Trang Thôn Mai Châu, Hồ Cầu Thanh Bình, và tuyến đê Tả Sông Hồng chạy ngang. Điểm vượt đê là một hạng mục riêng chứ không nhập chung với nhịp vượt sông: kết cấu qua đê phải bảo đảm không làm suy giảm khả năng chống lũ, đây là ràng buộc pháp lý nghiêm ngặt và thường quyết định cao độ của cả đoạn tuyến.

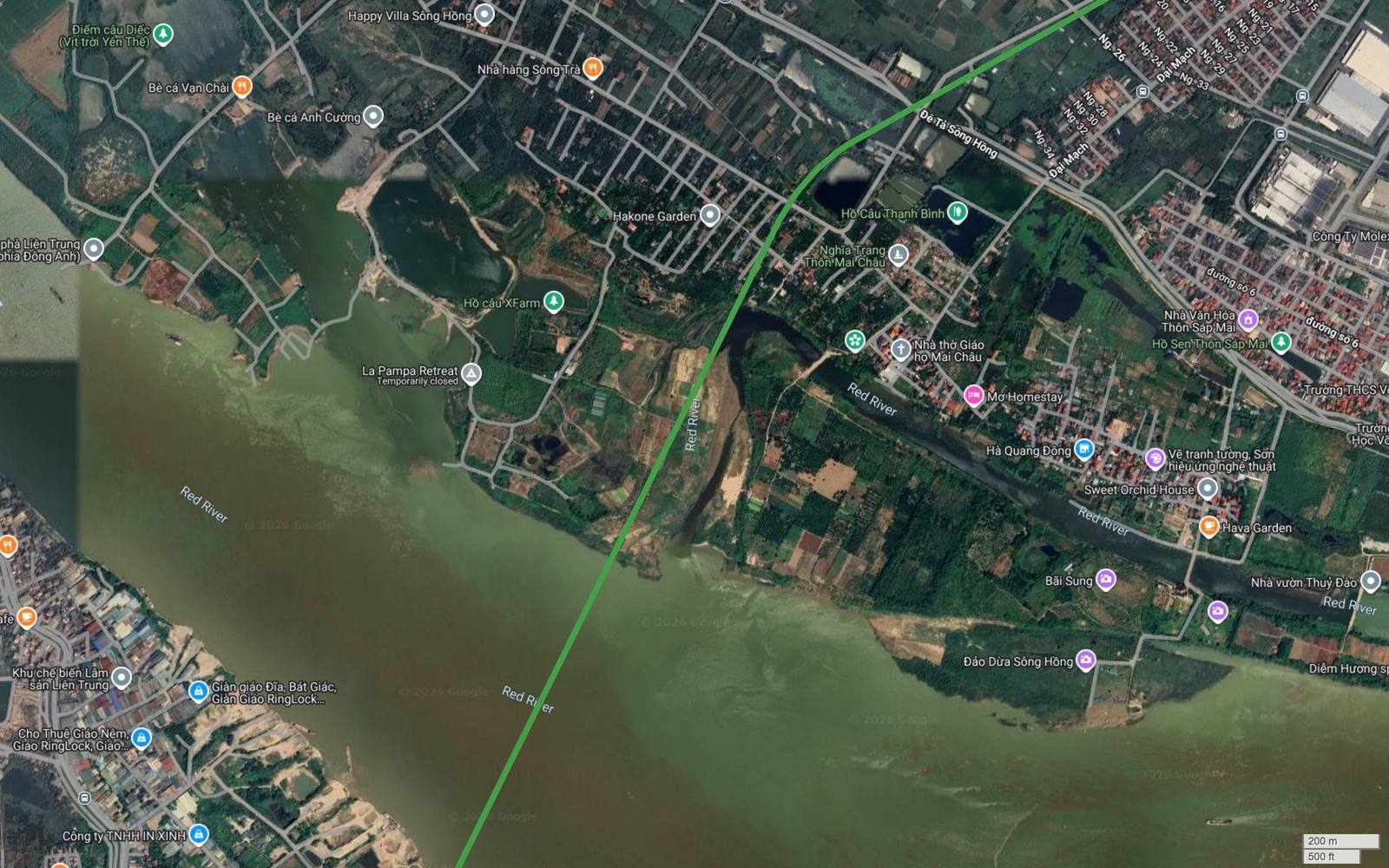

Đây là công trình vượt nước khó nhất trên toàn vòng theo đánh giá của người viết. Khung ảnh dùng thang 200 mét và cho thấy dòng sông ở đoạn này mở ra rất rộng, có bãi giữa nổi lên chia dòng thành hai luồng. Vạch xanh cắt chéo qua toàn bộ khu vực đó theo hướng đông bắc xuống tây nam, nghĩa là chiều dài kết cấu vượt lớn hơn hẳn bề rộng sông đo theo phương vuông góc. Ước lượng từ thanh tỷ lệ, tổng chiều dài phần vượt qua nước và bãi có thể lên tới trên một km rưỡi.

Xung quanh khu vực này còn thấy nhãn Bến phà Liên Trung phía Đông Anh, các điểm dịch vụ ven sông như Hakone Garden, Hồ câu XFarm, La Pampa Retreat, Đảo Dừa Sông Hồng, và ở bờ nam là Khu chế biến Lâm sản Liên Trung. Sự hiện diện của bến phà là một chỉ dấu đáng chú ý: nơi nào còn phà nghĩa là nơi đó chưa có cầu, và một công trình vượt sông mới ở đây sẽ tạo ra thay đổi rất lớn cho cả hai bờ. Quỹ đất quanh khu vực này cũng đang đón làn sóng đô thị mới, tiêu biểu là dự án Forestia Lake tại Mê Linh.

Bờ nam là làng cổ Thượng Cát với mật độ công trình tín ngưỡng rất cao: trong một khung ảnh có Chùa Sùng Phúc, Đình Thượng Cát, Chùa Kỳ Vũ, Đền Làng Thượng Cát, Đền Mẫu Chèm ở rìa đông. Đây là loại địa bàn mà mỗi mét hành lang đều phải cân nhắc kỹ, vì di dời công trình tín ngưỡng là việc gần như không thể làm nhanh. Xen giữa đó là Vườn Ươm Cây Hà Đô, Trạm trộn bê tông Chèm Hà Đô, Trường THPT Thượng Cát và Dốc Kè. Sau khi lên bờ, tuyến còn khoảng một khung ảnh nữa, tức chừng 1,8 km, là khép trọn vòng tại Tây Tựu.

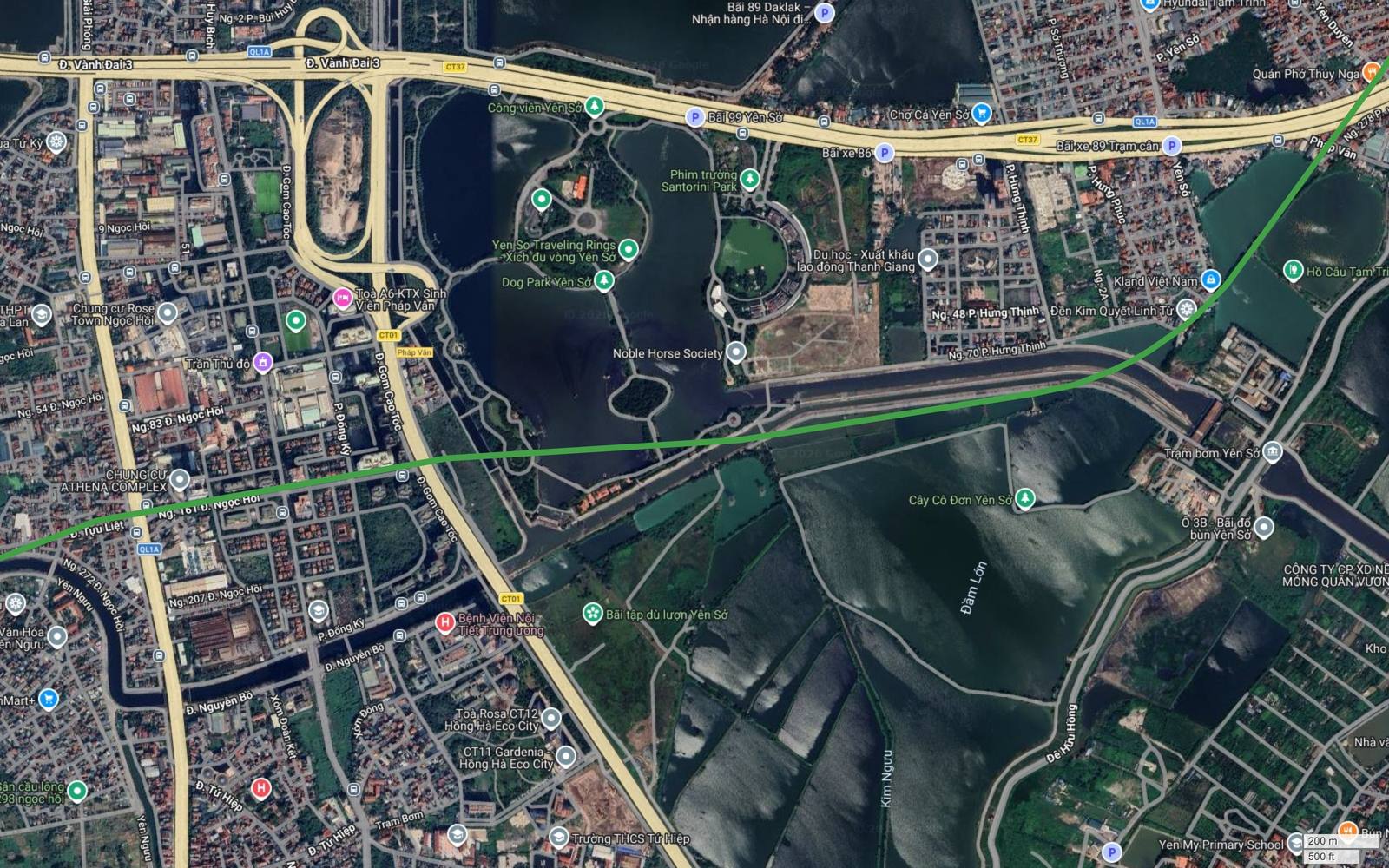

Vùng đầm hồ Yên Sở: thứ khó hơn cả một con sông

Trong nghề làm hạ tầng có một câu nói đúng nhiều hơn sai: sông rộng dễ tính hơn đầm lầy. Sông có bờ rõ ràng, có địa chất đã được khảo sát nhiều lần, có tiền lệ thiết kế. Đầm lầy và hồ điều hòa thì khác: nền đất bùn yếu dày, mực nước dao động theo mùa và theo chế độ bơm, khối trượt khó dự báo.

Khung ảnh này cho thấy hành lang cắt ngang đúng loại địa hình đó. Vạch xanh đi từ tây sang đông qua vùng nước của Công viên Yên Sở, sau đó băng qua dải đất ngập mang nhãn Đầm Lớn, đi cạnh Trạm bơm Yên Sở, cắt sông Kim Ngưu rồi bẻ hướng lên bắc. Phía bắc khung là Vành đai 3 với ký hiệu CT37 và QL1A chạy song song trên cầu cạn. Trong khu vực còn thấy Phim trường Santorini Park, Noble Horse Society, Bãi tập dù lượn Yên Sở, Cây Cô Đơn Yên Sở, và các bãi đổ bùn.

Người viết đánh giá đoạn này gần như buộc phải chạy hoàn toàn trên cầu cạn với móng cọc khoan nhồi sâu, không có phương án đắp nền nào khả thi. Thêm một ràng buộc nữa: hệ thống hồ Yên Sở là công trình tiêu thoát nước quan trọng bậc nhất phía nam Hà Nội, mọi can thiệp vào lòng hồ đều phải bảo đảm không giảm dung tích điều hòa. Ràng buộc này thường buộc thiết kế phải tăng nhịp và giảm số trụ, dẫn tới chi phí trên mỗi km cao hơn hẳn đoạn thông thường.

Những dòng nước nhỏ dễ bị bỏ sót

Ba dòng lớn chiếm hết sự chú ý, nhưng tổng chi phí và tổng thời gian thi công đôi khi lại bị chi phối bởi loạt điểm vượt nhỏ nằm rải rác. Sông Nhuệ là ví dụ điển hình.

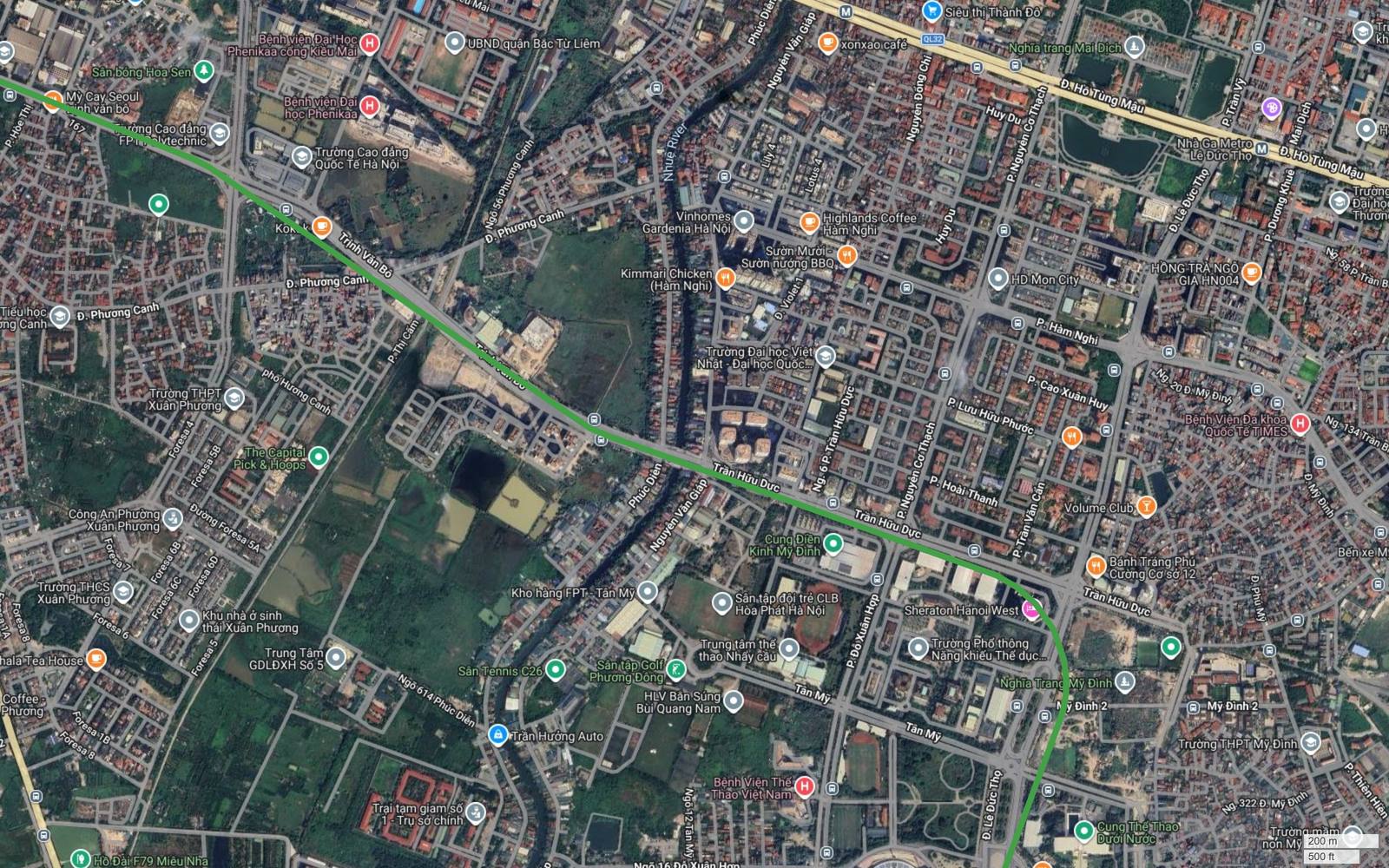

Sông Nhuệ, con sông tuyến gặp lại nhiều lần

Sông Nhuệ chảy uốn khúc theo hướng bắc nam qua toàn bộ cung tây của thành phố, nên một hành lang vành đai chạy dọc cung đó gặp lại nó nhiều lần. Trong khung ảnh 04, nhãn Nhuệ River hiện rõ ở khu vực Phúc Diễn, ngay nơi vạch xanh chạy dọc trục Trần Hữu Dực giữa Vinhomes Gardenia Hà Nội và HD Mon City. Bề rộng dòng chảy ở đây rất khiêm tốn, chỉ vài chục mét, nên về mặt kỹ thuật đây là điểm vượt hạng nhẹ.

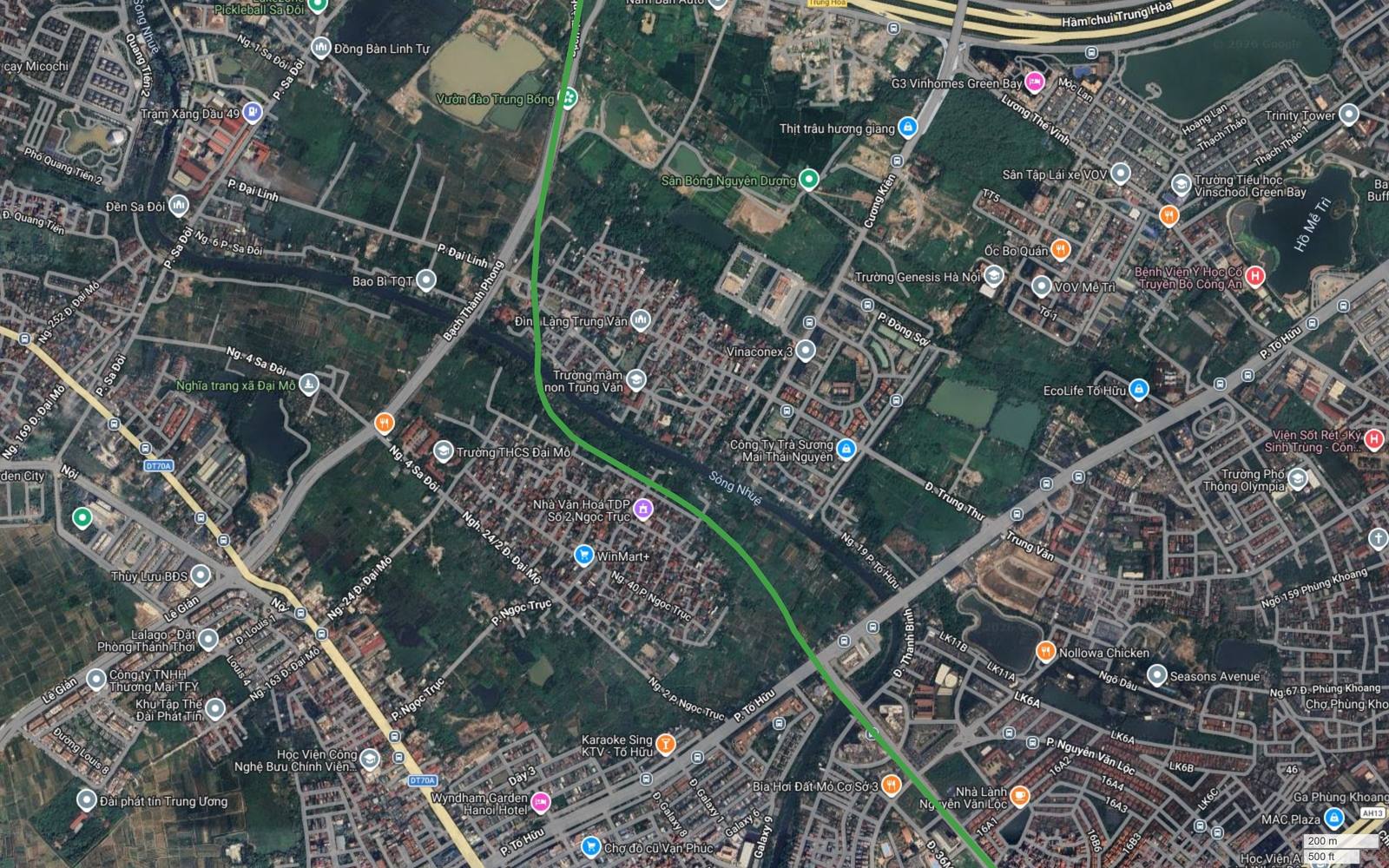

Ở khung 07, nhãn Sông Nhuệ hiện lại lần nữa, lần này ở khu vực Trung Văn và Ngọc Trục. Đáng chú ý là cách vạch xanh đi trong khung này: nó cắt chéo qua lưới phố chứ không bám theo đường nào, đi qua giữa Đình Làng Trung Văn, Vinaconex 3, khu Ngọc Trục, rồi băng qua trục Tố Hữu ở đoạn gần Seasons Avenue và EcoLife Tố Hữu. Trục Tố Hữu là đại lộ đô thị rộng với lưu lượng lớn, nên riêng lát cắt này đã phải xử lý khác mức. Ga Phùng Khoang của tuyến 2A hiện ở góc dưới bên phải khung ảnh, một lần nữa nhắc rằng đó là nhà ga của tuyến khác.

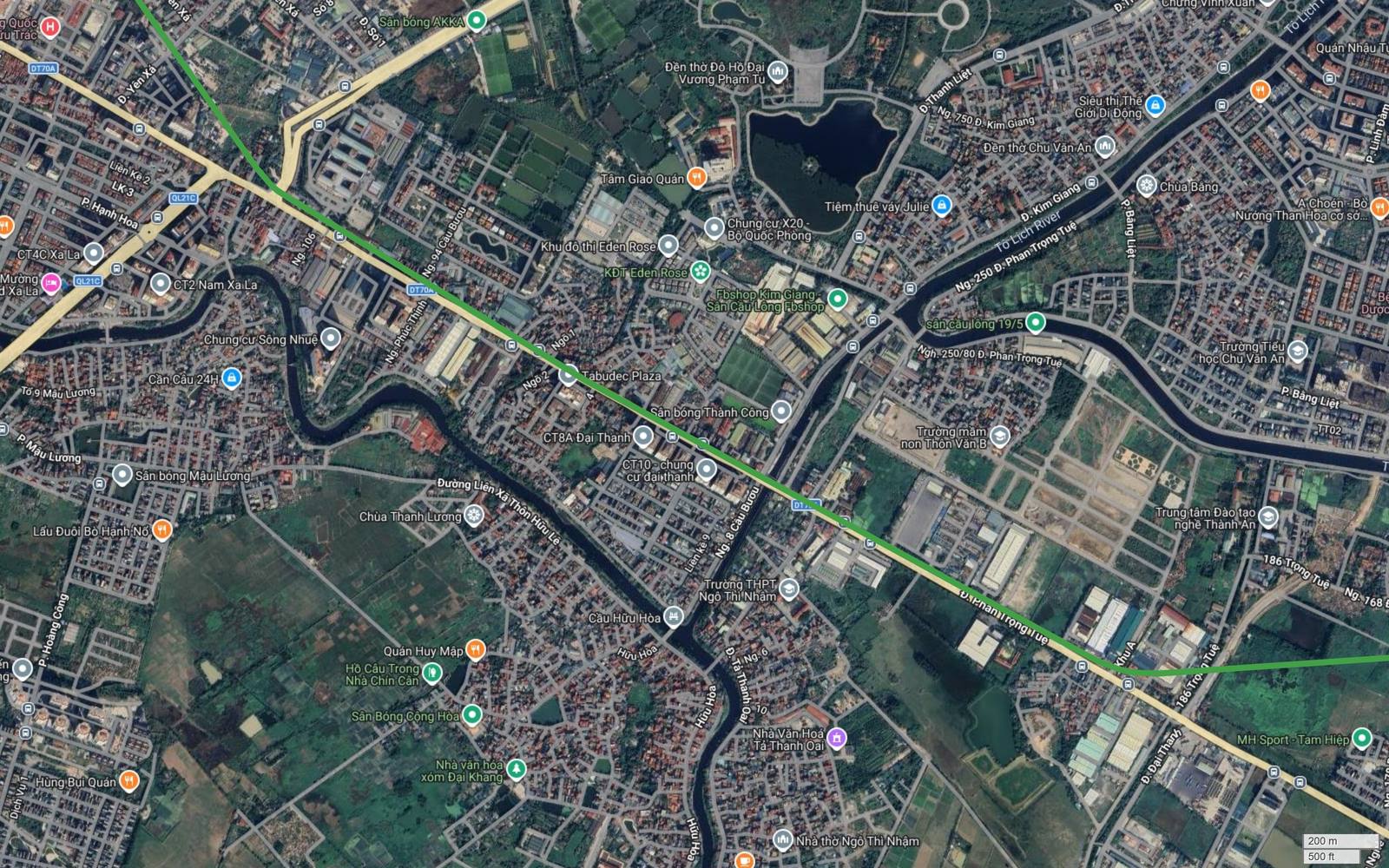

Sông Tô Lịch và hành lang Phan Trọng Tuệ

Ở cung nam, hai con sông Nhuệ và Tô Lịch chảy gần như song song, cách nhau chỉ vài km, và đường Phan Trọng Tuệ nằm gọn giữa hai dòng. Khung ảnh cho thấy nhãn Tô Lịch River ở phía bắc, cùng cầu Hữu Hòa bắc qua một nhánh nước ở phía nam. Xung quanh là chung cư CT8A Đại Thanh, CT10 Đại Thanh, Chùa Thanh Lương, Trường THPT Ngô Thì Nhậm, khu đô thị Eden Rose. Việc hành lang bám sát một trục đường có sẵn ở đoạn này là tin tốt cho ngân sách giải phóng mặt bằng, nhưng nó cũng có nghĩa mọi điểm vượt kênh mương nhỏ dọc trục đều phải xử lý.

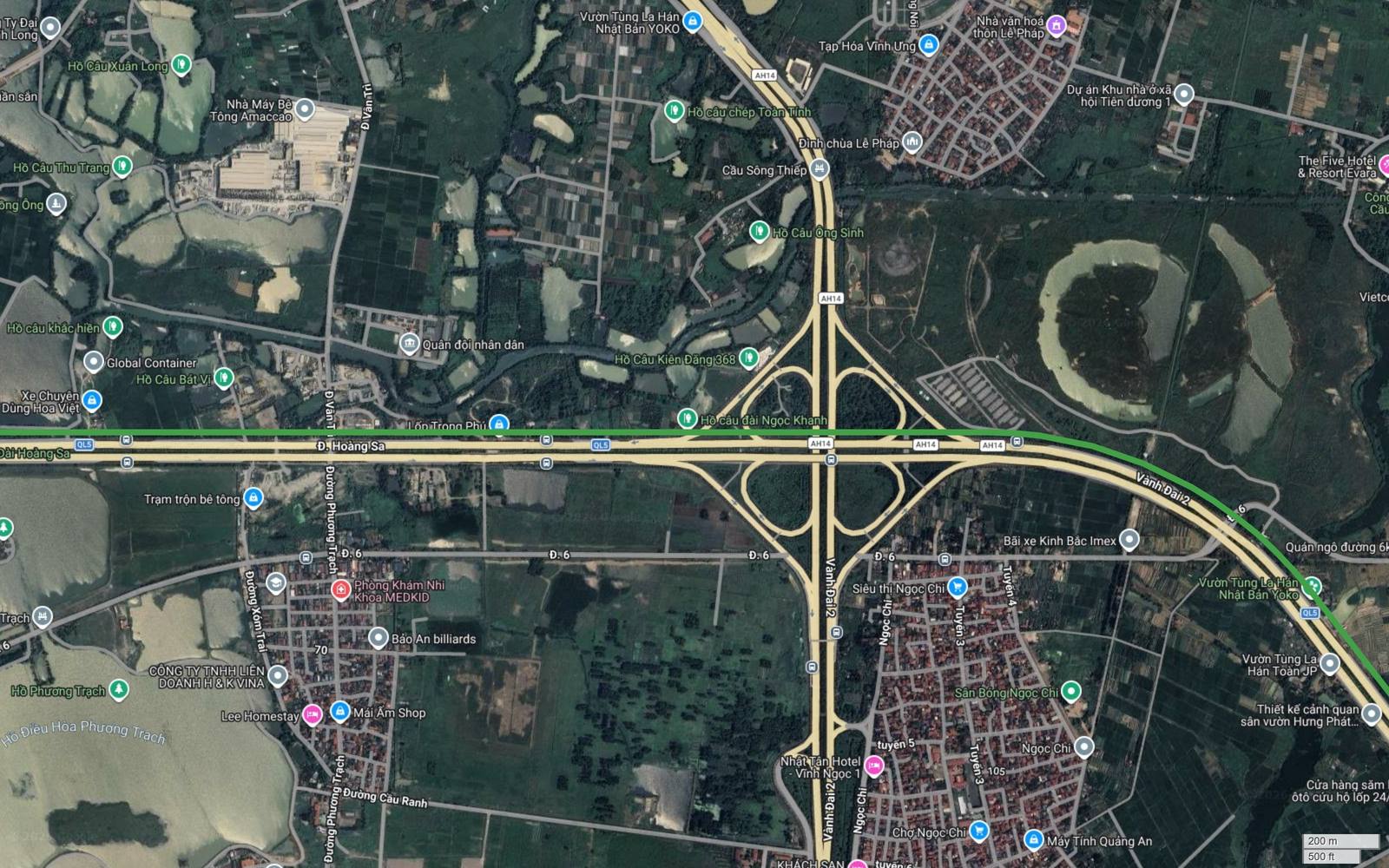

Sông Thiếp, hồ Phương Trạch và sông Hoàng Giang ở Đông Anh

Sang cung bắc, tính chất các điểm vượt nước thay đổi hẳn. Trong khung này thấy Hồ Điều Hòa Phương Trạch với mặt nước rất rộng nằm phía nam trục Hoàng Sa, hồ Cầu Kiên Đăng và nhãn Cầu Sông Thiếp phía bắc. Vạch xanh chạy thẳng dọc mép bắc trục Hoàng Sa, không cắt qua giữa hồ mà đi vòng theo mép. Đây là cách bố trí khôn ngoan: tận dụng hành lang đường bộ đã có, tránh phải làm móng trong nước.

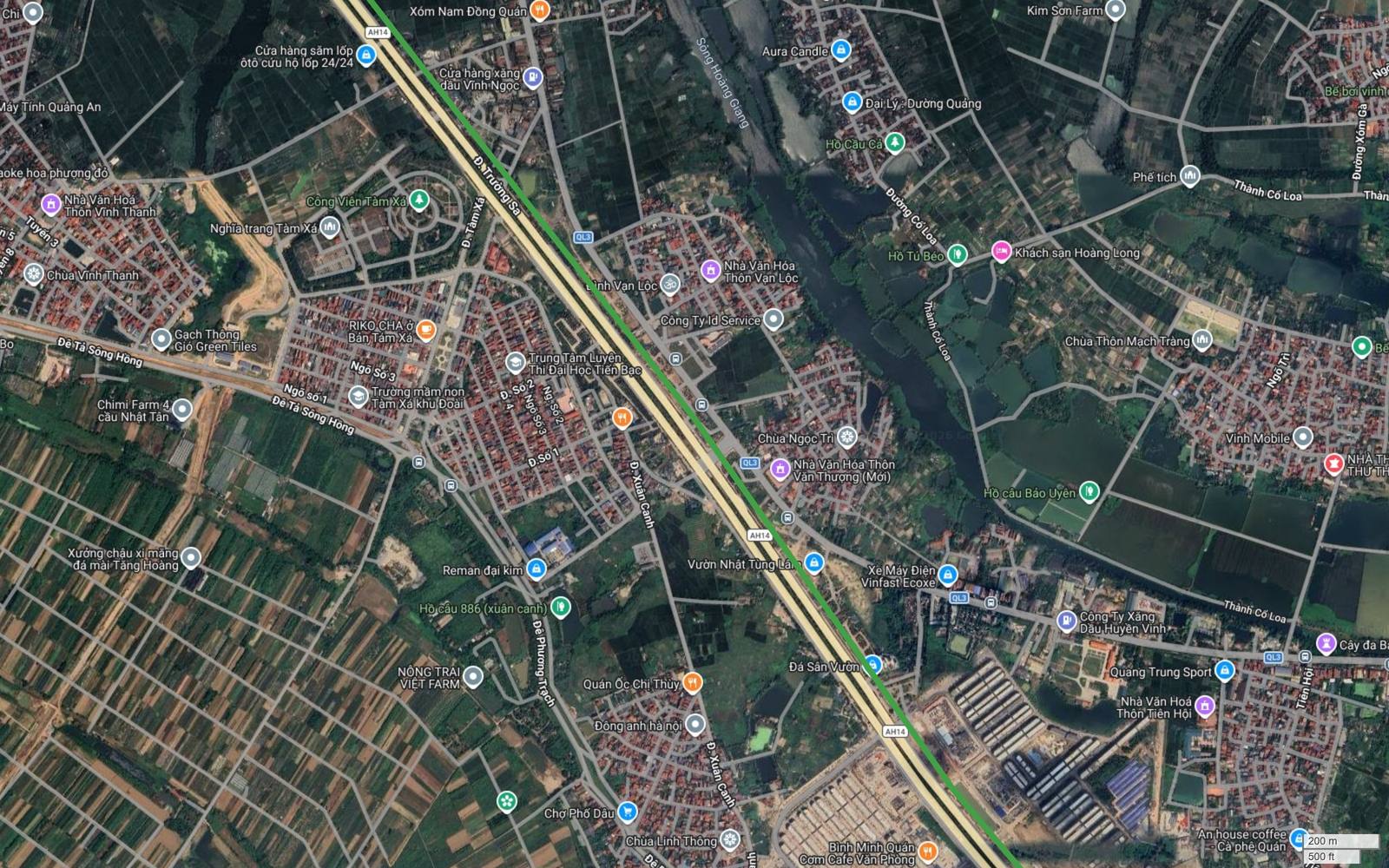

Khung ảnh này cho thấy nhãn Sông Hoàng Giang chảy uốn khúc quanh khu vực Thành Cổ Loa ở phía đông. Vạch xanh bám sát trục đường Trường Sa mang ký hiệu AH14 và QL3, đi qua Công Viên Tàm Xá, Nghĩa trang Tàm Xá, khu dân cư Vạn Lộc, Chùa Ngọc Trì. Phía tây là đê Tả Sông Hồng và vùng bãi. Các điểm chạm nước ở đây thuộc loại nhẹ nhất trên toàn tuyến.

Bốn lần cắt vành đai và các trục hướng tâm nặng

Nếu vượt sông là bài toán địa chất, thì cắt vành đai là bài toán không gian. Vành đai của Hà Nội hầu hết đã có cầu cạn, hầm chui hoặc nút giao khác mức. Một tuyến metro cắt qua chúng phải tìm được cao độ trống, và cao độ trống thì rất hiếm.

Vành đai 3 tại Yên Sở, mặt cắt nghẹt nhất

Trong khung ảnh, Vành đai 3 và Quốc lộ 1A chạy sát nhau tạo thành một dải hạ tầng bề rộng lớn, mang hai ký hiệu CT37 và QL1A. Vành đai 3 ở đoạn này đã có phần cầu cạn phía trên và phần đường đô thị phía dưới. Một tuyến metro muốn cắt qua chỉ có hai lựa chọn: chui xuống dưới toàn bộ tổ hợp, hoặc vượt lên trên cả phần cầu cạn. Cả hai đều tốn kém, và cả hai đều kéo dài đoạn chuyển tiếp cao độ về hai phía.

Ngay cạnh điểm cắt là khu đô thị Gamuda Gardens, Red River Gamuda, hồ Cầu Tam Trinh và Trường THCS Hoàng Mai. Đây là một trong số ít vị trí trên tuyến mà đã có sẵn một đại đô thị quy mô lớn nằm sát điểm giao, nghĩa là nếu bố trí được nhà ga ở đây thì hiệu quả gom khách rất cao ngay từ ngày đầu vận hành.

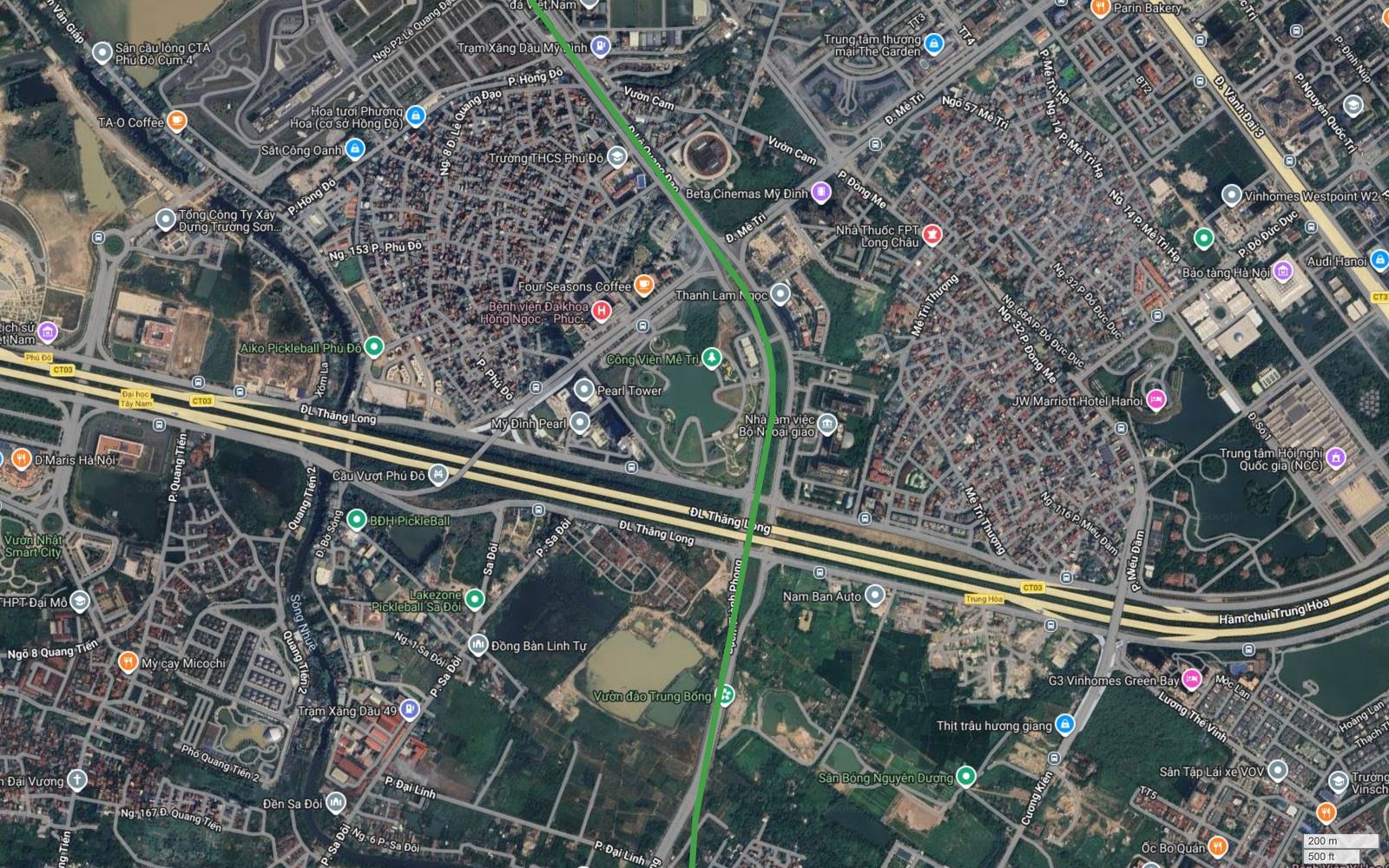

Đại lộ Thăng Long tại Mễ Trì

Khung này chứa mặt cắt đường bộ rộng nhất mà tuyến phải vượt. Đại lộ Thăng Long gồm phần cao tốc ở giữa mang ký hiệu CT03 và các làn đường gom hai bên. Trong tầm nhìn của khung còn có nhãn Cầu Vượt Phú Đô ở phía tây và nhãn Hầm chui Trung Hòa ở phía đông, hai công trình khác mức nằm rất gần nhau. Vạch xanh cắt ngang gần vuông góc ở đoạn giữa. Hai bên là Trung tâm Hội nghị Quốc gia, JW Marriott Hotel Hanoi, Bảo tàng Hà Nội, Công viên Mễ Trì, Mỹ Đình Pearl và Pearl Tower.

Người viết xếp đây là mặt cắt có độ khó cao nhất trong nhóm giao cắt đường bộ, không phải vì bề rộng mà vì mật độ công trình ngầm dự kiến có ở khu vực này, cộng thêm yêu cầu về cảnh quan quanh cụm công trình quốc gia.

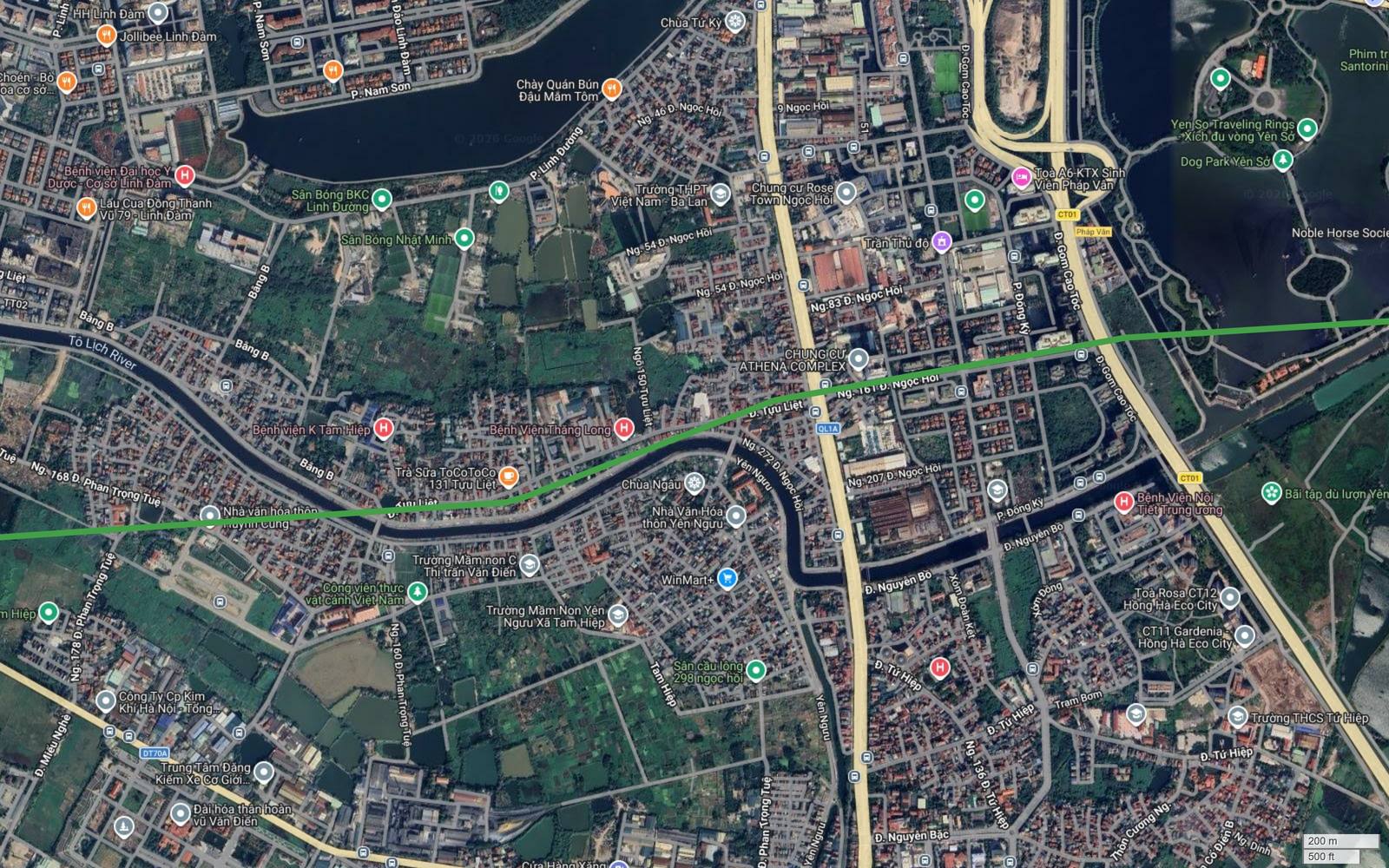

Quốc lộ 1A và cao tốc Pháp Vân trong cùng một khung

Điểm đặc biệt của khung này là tuyến phải xử lý hai lần vượt trục nặng trong một quãng rất ngắn. Sau khi cắt Quốc lộ 1A ở đoạn Ngọc Hồi, ngay cạnh chung cư Athena Complex, vạch xanh tiếp tục cắt Đường Gom Cao Tốc và trục cao tốc Pháp Vân – Cầu Giẽ mang ký hiệu CT01. Khoảng cách giữa hai lát cắt quá ngắn để tuyến kịp thay đổi cao độ, nghĩa là cả đoạn này gần như chắc chắn phải giữ một cao độ thống nhất, hoặc trên cao suốt hoặc ngầm suốt. Đáng chú ý, dải đất này nằm trong vùng ảnh hưởng của đại đô thị Vinhomes Global Sportia quy mô hơn 9.000 ha đang được quy hoạch ở cửa ngõ phía Nam Hà Nội.

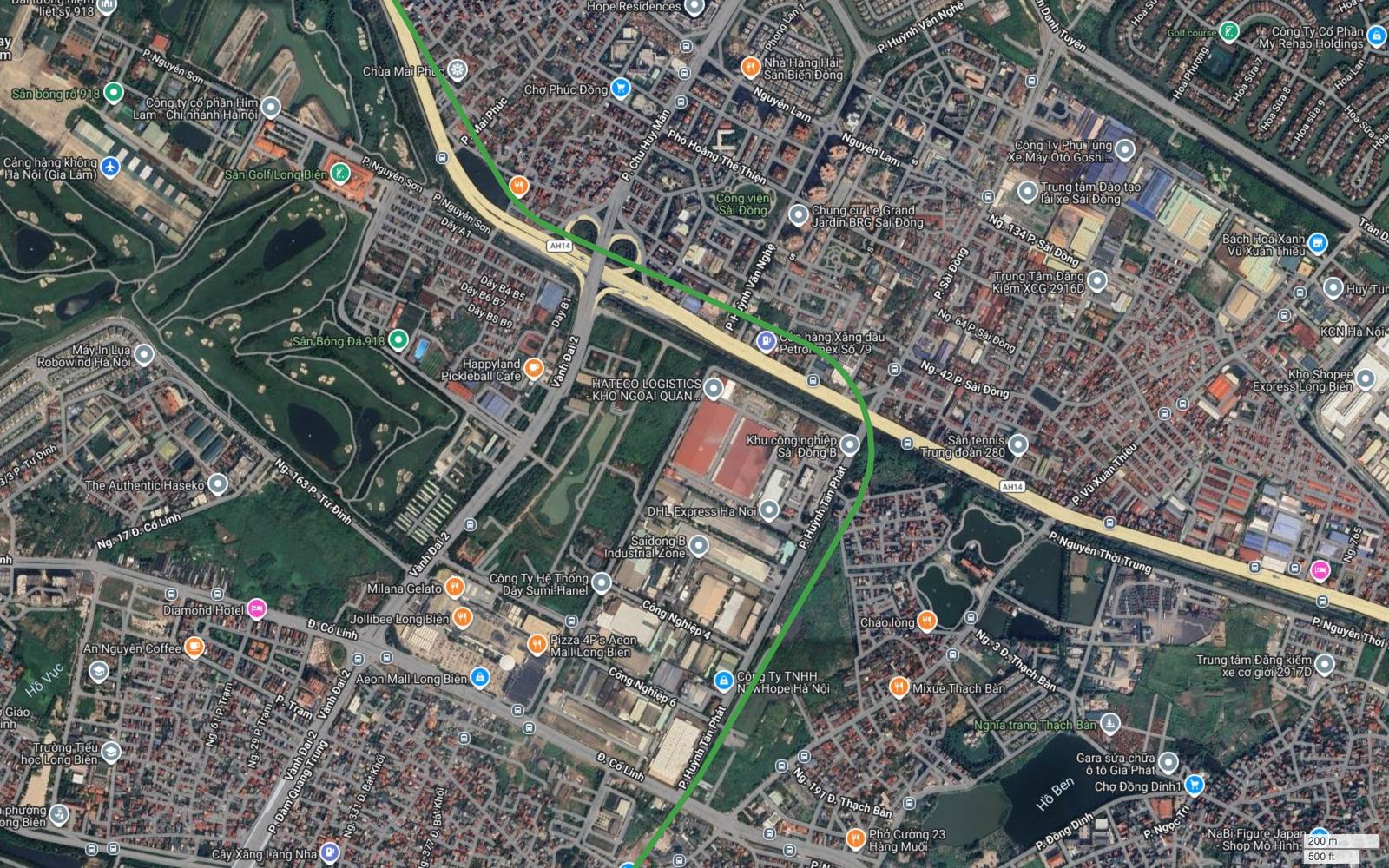

Quốc lộ 5 tại nút Sài Đồng

Quốc lộ 5 trong khung mang ký hiệu AH14 và có nút giao khác mức hoàn chỉnh với các nhánh rẽ dạng vòng. Vạch xanh đi từ bắc xuống nam, cắt qua nút đúng ở đoạn tiếp giáp Khu công nghiệp Sài Đồng B, HATECO Logistics và DHL Express Hà Nội. Đây là trục vận tải hàng hóa quan trọng nối Hà Nội với Hải Phòng, nên yêu cầu về bảo đảm giao thông trong quá trình thi công sẽ rất ngặt nghèo, thời gian phong tỏa làn phải tính bằng đêm chứ không phải bằng ngày.

Vành đai 2 tại Gia Lâm và tổ hợp đường sắt quốc gia

Đây là mặt cắt phức tạp nhất về số lượng đối tượng phải vượt qua trong một quãng ngắn. Khung ảnh chứa: trục Vành đai 2 mang ký hiệu AH14 với nút giao dạng vòng xuyến lớn; nhãn Gia Lam Train chỉ ga đường sắt quốc gia; Nhà máy Xe lửa Gia Lâm với hệ thống đường ray trải rộng trên diện tích lớn; Trường Cao đẳng Đường sắt; chung cư Hanoi Homeland; và xa hơn về phía tây nam là Bến xe Gia Lâm.

Vượt qua một bãi ray đang khai thác là công việc đòi hỏi phối hợp cực kỳ chặt với ngành đường sắt. Không thể phong tỏa bãi ray dài ngày, không thể đặt trụ tùy tiện giữa các đường ray, và mọi thao tác cẩu lắp phía trên đường ray điện khí hóa hoặc đường ray đang chạy tàu đều bị ràng buộc nghiêm ngặt. Bù lại, đây là vị trí có giá trị trung chuyển cao nhất trên toàn vòng, vì nó gộp được đường sắt quốc gia, bến xe khách liên tỉnh và tuyến metro vào một điểm.

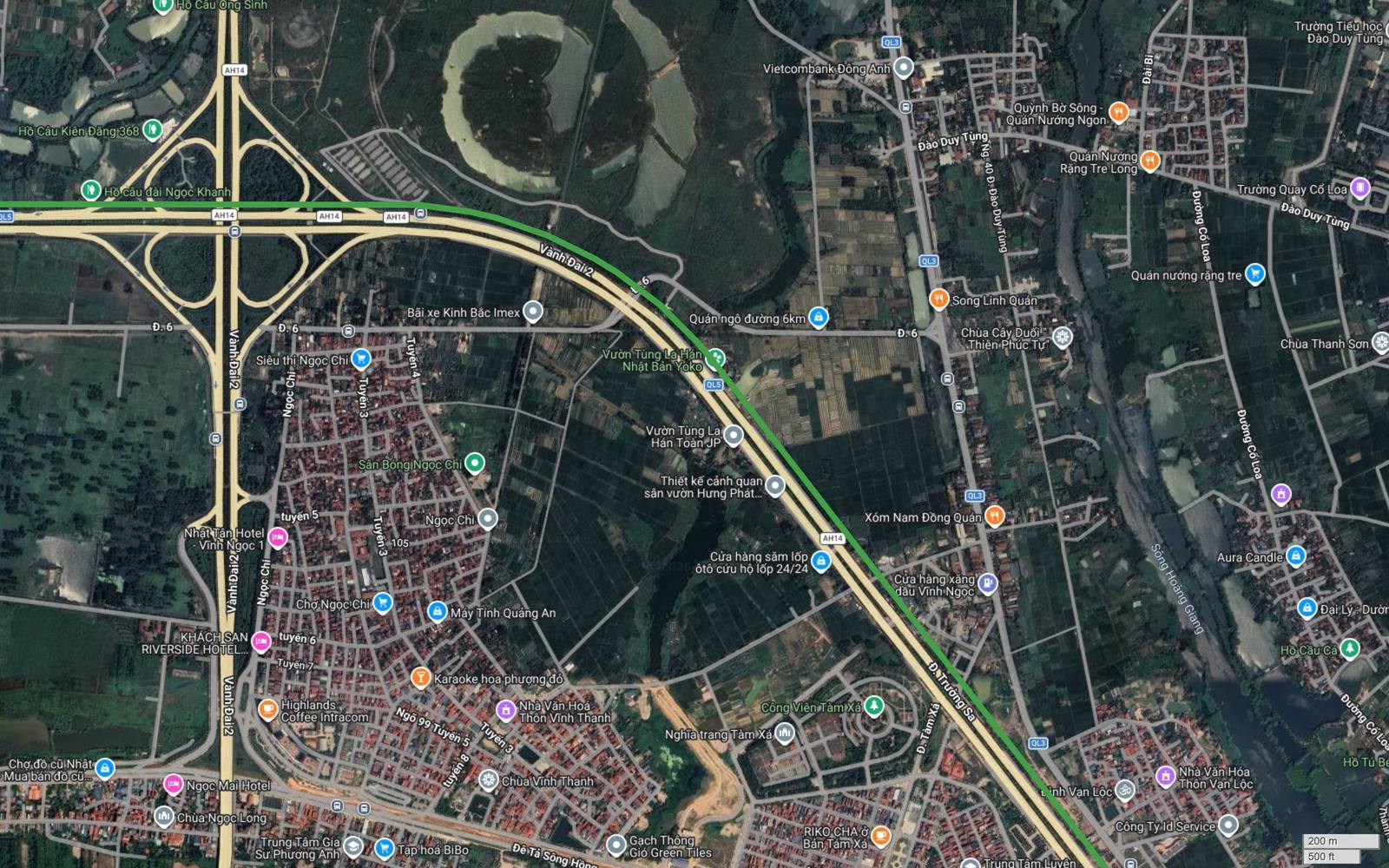

Nút Vĩnh Ngọc, ngã tư khác mức lớn nhất trên vòng

Nút giao trong khung là công trình khác mức hoàn chỉnh với các nhánh rẽ hình lá, nằm ở giao điểm giữa Vành đai 2 và trục Quốc lộ 5 mang tên đường Hoàng Sa. Vạch xanh không đi xuyên qua giữa nút mà bám lấy nhánh rẽ, chuyển hướng theo nút. Cách xử lý này giảm đáng kể độ khó: tuyến tận dụng hình học của nút giao thay vì đối đầu với nó. Đây là chi tiết cho thấy hướng tuyến đã được vạch với ý thức rõ về hạ tầng hiện hữu.

Hai điểm chạm tuyến metro đang vận hành

Trong toàn bộ danh sách điểm vượt, hai vị trí chạm tuyến metro đang khai thác có tính chất riêng vì đối tượng bị vượt qua là công trình đang chạy tàu hàng ngày. Ở Nhổn, hành lang cắt Quốc lộ 32 giữa hai ga của tuyến số 3. Ở Hà Đông, khung ảnh trên cho thấy hành lang cắt trục Nguyễn Trãi – Trần Phú mang ký hiệu AH13, đúng vào đoạn giữa nhãn Ga Phùng Khoang và nhãn Ga Văn Quán của tuyến 2A Cát Linh – Hà Đông.

Xin nhấn mạnh lần nữa: Ga Phùng Khoang, Ga Văn Quán, Ga Hà Đông, Ga Nhổn, Ga Minh Khai, Ga Phú Diễn, Ga Lê Đức Thọ, Gia Lam Train và Depot Metro Nhổn đều là công trình của tuyến khác, đang tồn tại trên thực địa và được Google Maps gắn nhãn. Không nhãn nào trong số đó thuộc về M4. Hồ sơ M4 không có nhà ga nào.

Về mặt kỹ thuật, cắt qua một tuyến metro trên cao đang vận hành có ba phương án: chui ngầm bên dưới, vượt cao bên trên, hoặc dừng lại và tổ chức chuyển tuyến bằng hành lang đi bộ. Ở cả hai vị trí này, mật độ xây dựng hai bên rất cao và tĩnh không phía trên đã bị chiếm bởi cầu cạn của tuyến hiện hữu, nên người viết nghiêng về khả năng đi ngầm bên dưới. Đây là đánh giá cá nhân dựa trên hiện trạng đọc từ ảnh, không phải phương án thiết kế đã có.

Xếp hạng độ khó và hệ quả cho tiến độ

Gộp tất cả những gì đã phân tích, đây là thứ tự độ khó theo đánh giá của người viết, từ khó nhất trở xuống.

Hạng	Công trình	Yếu tố quyết định độ khó
1	Vượt sông Hồng lần hai, Đại Mạch – Thượng Cát	Dòng rộng, cắt chéo, bãi giữa, hai lần vượt đê, làng cổ nhiều di tích ở bờ nam
2	Vượt sông Hồng lần một, Thanh Trì – Cự Khối	Đoạn dẫn bờ hữu chật, bãi bồi bờ tả rộng trên hai km phải làm cầu cạn
3	Vành đai 2 và tổ hợp đường sắt Gia Lâm	Bãi ray đang khai thác, nút vòng xuyến lớn, không thể phong tỏa dài ngày
4	Vùng đầm hồ Yên Sở	Nền bùn yếu, dung tích điều hòa phải giữ nguyên, nhịp lớn ít trụ
5	Vành đai 3 tại Yên Sở	Trục kép đã có cầu cạn, không còn cao độ trống
6	Quốc lộ 6 và tuyến 2A tại Hà Đông	Metro đang vận hành phía trên, đô thị dày đặc hai bên
7	Đại lộ Thăng Long tại Mễ Trì	Mặt cắt rất rộng, cầu vượt và hầm chui kề nhau, yêu cầu cảnh quan
8	Vượt sông Đuống, Bắc Cầu – Đông Ngàn	Dòng hẹp hơn nhưng kèm đê hai bên và sông Ngũ Huyện Khê
9	Quốc lộ 32 và tuyến số 3 tại Nhổn	Metro đang vận hành, depot ở gần, yêu cầu chuyển tuyến
10	Quốc lộ 5 tại nút Sài Đồng	Trục vận tải hàng hóa, nút khác mức đã có

Từ bảng này rút ra một gợi ý về trình tự triển khai. Nếu tuyến được chia thành nhiều gói thầu độc lập, các cung có độ khó thấp nên khởi động trước để tạo tiến độ và tạo niềm tin: cung bắc từ Vĩnh Ngọc qua Kim Nỗ tới Khu công nghiệp Thăng Long gần như không có công trình vượt nặng nào, hành lang rộng, đất chưa đô thị hóa. Ngược lại, ba công trình xếp hạng đầu bảng nên được khảo sát địa chất và lập thiết kế kỹ thuật sớm nhất, vì chúng quyết định đường găng tiến độ của toàn tuyến.

Một hệ quả nữa dành cho người quan tâm bất động sản. Trên tuyến vòng, mỗi đoạn có thể vận hành độc lập trước khi vòng khép kín, dưới dạng tuyến hở tạm thời với hai đầu quay tàu. Điều đó có nghĩa những cung dễ làm sẽ đưa vào khai thác trước nhiều năm, và tác động lên giá bất động sản dọc các cung đó cũng đến sớm hơn. Cung bắc Đông Anh và cung đông Long Biên có lợi thế rõ ở khía cạnh này.

Câu hỏi thường gặp

Tuyến metro số 4 Hà Nội vượt những con sông nào?

Đọc từ ảnh vệ tinh, tuyến vượt sông Hồng hai lần, vượt sông Đuống một lần, và chạm nhiều dòng nước nhỏ hơn gồm sông Nhuệ ở ít nhất hai vị trí, sông Tô Lịch, sông Kim Ngưu, sông Ngũ Huyện Khê, sông Hoàng Giang và sông Thiếp. Ngoài ra tuyến còn cắt ngang vùng đầm hồ Yên Sở.

Metro số 4 vượt sông Hồng ở đoạn nào?

Lần thứ nhất ở đoạn Thanh Trì thuộc Hoàng Mai sang vùng bãi vườn nhãn Cự Khối và Thạch Bàn thuộc Long Biên, nằm giữa cầu Vĩnh Tuy và cầu Thanh Trì. Lần thứ hai ở đoạn Đại Mạch, Mai Châu thuộc Đông Anh sang Thượng Cát thuộc Bắc Từ Liêm, gần vị trí bến phà Liên Trung.

Công trình vượt nào khó nhất trên tuyến?

Theo đánh giá của người viết, lần vượt sông Hồng thứ hai là khó nhất vì tuyến cắt chéo dòng chính rất rộng, đi qua bãi giữa, phải xử lý hai lần vượt đê và đổ bộ vào một làng cổ dày công trình tín ngưỡng. Xếp ngay sau là lần vượt sông Hồng thứ nhất và tổ hợp Vành đai 2 với bãi ray Gia Lâm.

Tuyến có phải làm cầu qua vùng đầm Yên Sở không?

Ảnh cho thấy hành lang cắt ngang dải mặt nước và đất ngập rất rộng gồm hồ Yên Sở, Đầm Lớn và hệ thống ao hồ điều hòa. Nền đất yếu, mực nước thay đổi theo mùa và theo chế độ bơm. Người viết đánh giá đoạn này gần như buộc phải làm cầu cạn trên móng cọc sâu, không thể đắp nền.

Metro số 4 cắt qua bao nhiêu vành đai của Hà Nội?

Đọc từ ảnh, tuyến cắt Vành đai 3 tại Yên Sở, cắt Vành đai 2 ở khu vực Gia Lâm, cắt hoặc bám theo Vành đai 2 trên trục đường 5 kéo dài ở Đông Anh và tại nút Vĩnh Ngọc, đồng thời chạy gần Vành đai 3.5 ở vùng Tây Tựu. Vành đai 2.5 xuất hiện trong tầm nhìn của ảnh ở khu vực Hoàng Mai nhưng tuyến không cắt qua.

Tuyến có giao cắt đường sắt quốc gia không?

Có, tại khu vực Gia Lâm. Hành lang băng qua cụm gồm ga đường sắt Gia Lâm, Nhà máy Xe lửa Gia Lâm với hệ thống đường ray trải rộng và Trường Cao đẳng Đường sắt. Đây là điểm duy nhất trên vòng mà tuyến chạm trực tiếp mạng đường sắt quốc gia.

Hai điểm chạm tuyến metro đang vận hành nằm ở đâu?

Điểm thứ nhất ở Nhổn, nơi hành lang cắt Quốc lộ 32 giữa hai nhà ga đang khai thác của tuyến số 3 là ga Nhổn và ga Minh Khai. Điểm thứ hai ở Hà Đông, nơi hành lang cắt Quốc lộ 6 giữa ga Phùng Khoang và ga Văn Quán của tuyến 2A. Các nhà ga này thuộc tuyến khác, không thuộc metro số 4.

Vì sao tuyến vòng lại có nhiều điểm vượt sông hơn tuyến hướng tâm?

Vì hành lang phải đi hết một vòng quanh thành phố nên nó bắt buộc cắt ngang mọi dòng chảy đi xuyên qua vùng đó. Sông Hồng chia đôi Hà Nội, nên bất kỳ vòng khép kín nào bao cả hai bờ đều phải vượt sông ít nhất hai lần. Tuyến hướng tâm chỉ cần vượt một lần rồi kết thúc ở một phía.

Tổng kết

Trên vòng 62,3 km khép kín của tuyến metro số 4 Hà Nội, người viết đếm được ba công trình vượt dòng chính gồm hai lần sông Hồng và một lần sông Đuống, cộng với một loạt điểm chạm nước nhỏ hơn ở sông Nhuệ, sông Tô Lịch, sông Kim Ngưu, sông Ngũ Huyện Khê, sông Hoàng Giang, sông Thiếp, và một đoạn cắt ngang vùng đầm hồ Yên Sở.

Về hạ tầng đường bộ và đường sắt, tuyến cắt Vành đai 3 tại Yên Sở, chạm Vành đai 2 ở ba khu vực, cắt Đại lộ Thăng Long, cao tốc Pháp Vân, Quốc lộ 1A, Quốc lộ 5, Quốc lộ 6, Quốc lộ 32, Quốc lộ 21C, tỉnh lộ 23, tỉnh lộ 378, và băng qua tổ hợp đường sắt quốc gia tại Gia Lâm. Tuyến còn cắt qua hành lang của hai tuyến metro đang vận hành, ở Nhổn và ở Hà Đông.

Xếp theo độ khó, ba hạng mục đứng đầu là lần vượt sông Hồng ở Đại Mạch – Thượng Cát, lần vượt sông Hồng ở Thanh Trì – Cự Khối và tổ hợp Vành đai 2 với bãi ray Gia Lâm. Ở đầu kia của thang điểm, toàn bộ cung bắc từ Vĩnh Ngọc qua Kim Nỗ tới Khu công nghiệp Thăng Long gần như không có công trình vượt nặng nào, hành lang rộng và đất chưa đô thị hóa. Chênh lệch độ khó giữa hai đầu thang điểm này là rất lớn, và nó sẽ định hình trình tự triển khai cũng như thời điểm từng cung tuyến đi vào khai thác.
